类别：HBX8000K
简介：
HBX8000KT/HBX8000KT-8K、HBX8000TR和HBX8000KR基于SDI OVER IP技术，将HDMI信号转换成网络信号，通过千兆网物理层交换技术实施信号交换，支持自定义分辨率点对点输出，支持图像缩放。同时支持音频，键盘鼠标和控制信息传输，分布式 KVM 节点支持HDMI环出，支持本地计算机信号输出，也可以通过网络调用系统中其他任意节点计算机的图形界面和音频，并通过本地的键盘鼠标实施远程桌面操作；支持图像无缝帧切换、拼接、开窗，漫游，叠加，画中画，OSD字幕等功能；图像延迟小，画质高；还可以解码网络摄像机图像，实现和HDMI信号的同屏显示；点对点传输距离高达150米，通过交换机后可实现传输距离叠加，，视频分辨率最高支持8K分辨率，图像无损低延迟传输，支持HDMI信号内嵌音频传输，支持POE或电源供电，可以方便地从远端控制信号源设备或显示设备；操作方式多样，支持点对点或点对多直接连接传输出图，无需设置，支持WEB客户端设置和操作，USB键盘鼠标实施OSD菜单切换和热键切换操作，也可以通过RS232接口接收中控指令操作。HBX8000TR节点还可以通过WEB端实现可视化预监回显操作管理。可以可用于LCD/LED显示系统、多信号切换显示管理，高清视频多屏显示系统、可视指挥调度系统、平安城市、广播电视系统、医学示教系统、卫星测绘、视频会议及视频监控等高品质数字视频显示领域。
产品订购热线：18980914166
采用SDI OVER IP图像传输技术，低延时无压缩，图像效果好
支持HDMI1.4/2.0标准，最高支持8K点对点分辨率接入
支持LCD/LED显示输出
支持嵌入式音频或独立音频传输
支持无缝帧切换，拼接，开窗，漫游，叠加，画中画，OSD欢迎字幕，摄像机解码
支持通过千兆交换机实现信号切换
KVM 节点一体化设计，支持 HDMI 环出
USB 接口（键鼠操作），本地和远程操作可切换，远程桌面操作等同于本地操作
双向分离音频接口，同时支持输入和输出
支持WEB控制, OSD热键控制，RS232指令操作
点对点传输距离最远150米，通过交换机级联可实现传输距离延长叠加（150米）
支持本地DC5V，POE供电
设备采用工业级嵌入式LINUX系统，集成化成度高，系统稳定可靠

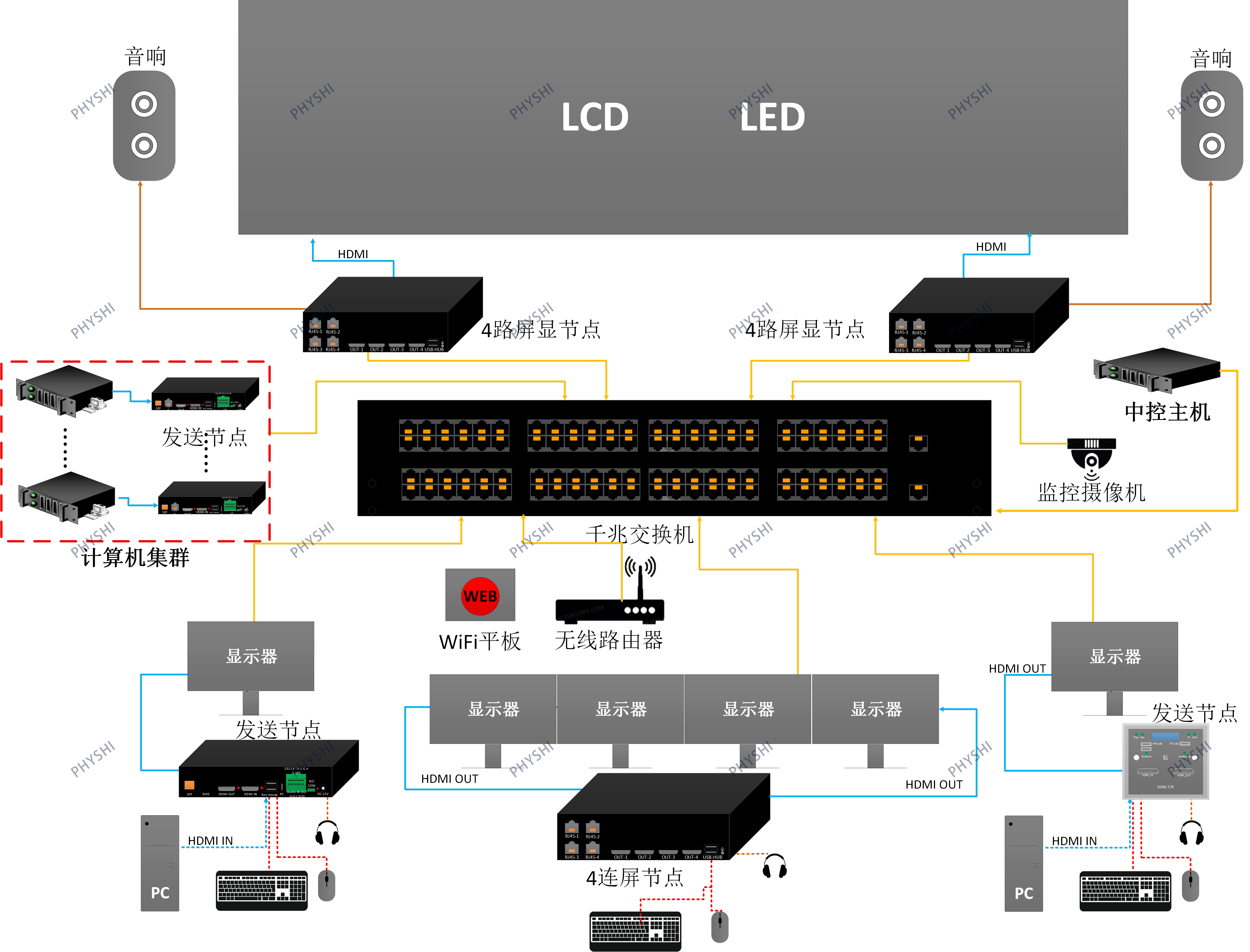

典型应用拓扑图
项目 | 描述 | |||||
产品系列 | HBX8001KT | HBX8001KR | HBX8001KT-8K | HBX8001R(M) HBX8004R(J) | HBX8001TR | |
架构 | 纯硬件架构，无操作系统 | |||||
兼 容 性 | 支持LCD及LED（多品牌LED发送卡兼容）显示输出 | |||||
可 视 化 | 不支持 | 不支持 | 不支持 | 不支持 | 支持 | |
输入接口 | 2K HDMI | 1个RJ45 | 8K HDMI/DP | 1或4个RJ45 | 2K HDMI | |
输出接口 | 1个RJ45网口 | 2K HDMI | 1个万兆光口 | 1/2（同源）路HDMI 4路HDMI | 2K HDMI 1个RJ45网口 | |
环 出 | 1路HDMI环出 | 无 | 无 | 无 | 1路HDMI环出 | |
232串口 | 1 | 1 | 无 | 1路：1；4路：无 | 1 | |
USB接口 | 2个 | 2个 | 2个 | 3个 | ||
指 示 灯 | 电源灯 网络LINK灯 HDMI输入指示 | 电源灯 网络LINK灯 HDMI（DP）输入指示 | 电源灯 网络LINK灯*1 网络LINK灯*4 HDMI输出指示 解码状态指示 | 电源灯 网络LINK灯*1 HDMI输出指示
| ||
外观结构 | 小方盒/86盒 | 大方盒 | 小方盒/86盒 大方盒（4路） | 大方盒（1路） | ||
液晶面板 | 无 | 无 | 单路无， 86盒和4路有 | 有 | ||
解码功能 | 无 | 无 | 4路：2路16分割解码显示 | 无 | ||
音 频 | 外置音频输入输出 | 外置音频输出 | 外置输入输出音频 | |||
显示功能 | 实现多个信号源上墙、切换、拼接、漫游、跨屏、叠加等显示功能，支持大分辨率点对点显示 | |||||
控 制 | WEB操作管理，键盘快捷键切换管理，鼠标OSD可视化切换管理，RS232中控管理 | |||||
重量 | 248g | 500g | 500g | 348g | ||
网络接口 | 10M/100M/1000Mbps自适应以太网接口 | |||||
工作环境温度 | -20°C～70°C | |||||
工作环境湿度 | 10%～90%（无冷凝） | |||||
功耗： | 小于3W | 20W | 20W | 15W | ||
电源 | DC12-1A~2A或POE供电 | DC12-2A或POE供电 | DC12-2A或POE供电 | DC12-2A或POE供电 | ||
尺 寸 长宽高 单位：mm | 小方盒：92*75*27 86盒：85*85*10 | 220*192*60 | 205*160*50 | 192/*122*40 | ||
平均故障 | 180000小时 | |||||
