类别：HBX8000
简介：
HBX8000T/HBX8000T-8K和HBX8000R基于SDI OVER IP技术，将HDMI信号转换成网络信号，通过千兆网物理层交换技术实施信号交换。支持自定义分辨率点对点输出，支持图像缩放；支持图像无缝帧切换、拼接、开窗，漫游，叠加，画中画，OSD字幕等功能；图像延迟小，画质高；还可以解码网络摄像机图像，实现和HDMI信号的同屏显示；点对点传输距离高达150米，通过交换机后可实现传输距离延长叠加（150米），视频分辨率最高支持8K分辨率，图像无损低延迟传输，支持HDMI信号内嵌音频传输，支持POE或电源供电，可以方便地从远端给信号源设备或显示设备供电；操作方式多样，支持点对点或点对多直接连接传输出图，无需设置；支持WEB客户端设置和操作，USB键盘鼠标实施OSD菜单切换和热键切换操作，也可以通过RS232接口接收中控指令操作。适用于多种LCD/LED应用场景、多信号切换显示管理、高清视频多屏显示系统、可视指挥调度系统、平安城市、广播电视系统、医学示教系统、卫星测绘、视频会议及视频监控等高品质数字音视频显示领域，替代传统的集中式图像处理器。
产品订购热线：18980914166
采用SDI OVER IP图像传输技术，低延时无压缩，图像效果好
支持HDMI1.4/2.0标准，最高支持8K点对点分辨率接入
支持LCD/LED显示输出
支持HDMI内嵌数字音频
支持无缝帧切换，拼接，开窗，漫游，叠加，画中画，OSD欢迎字幕，摄像机解码
支持通过千兆交换机实现信号切换
支持WEB控制, OSD热键控制，RS232指令操作
点对点传输距离最远150米，通过交换机级联可实现传输距离延长叠加（150米）
支持本地DC5V，POE供电
设备采用工业级嵌入式LINUX系统，集成化成度高，系统稳定可靠

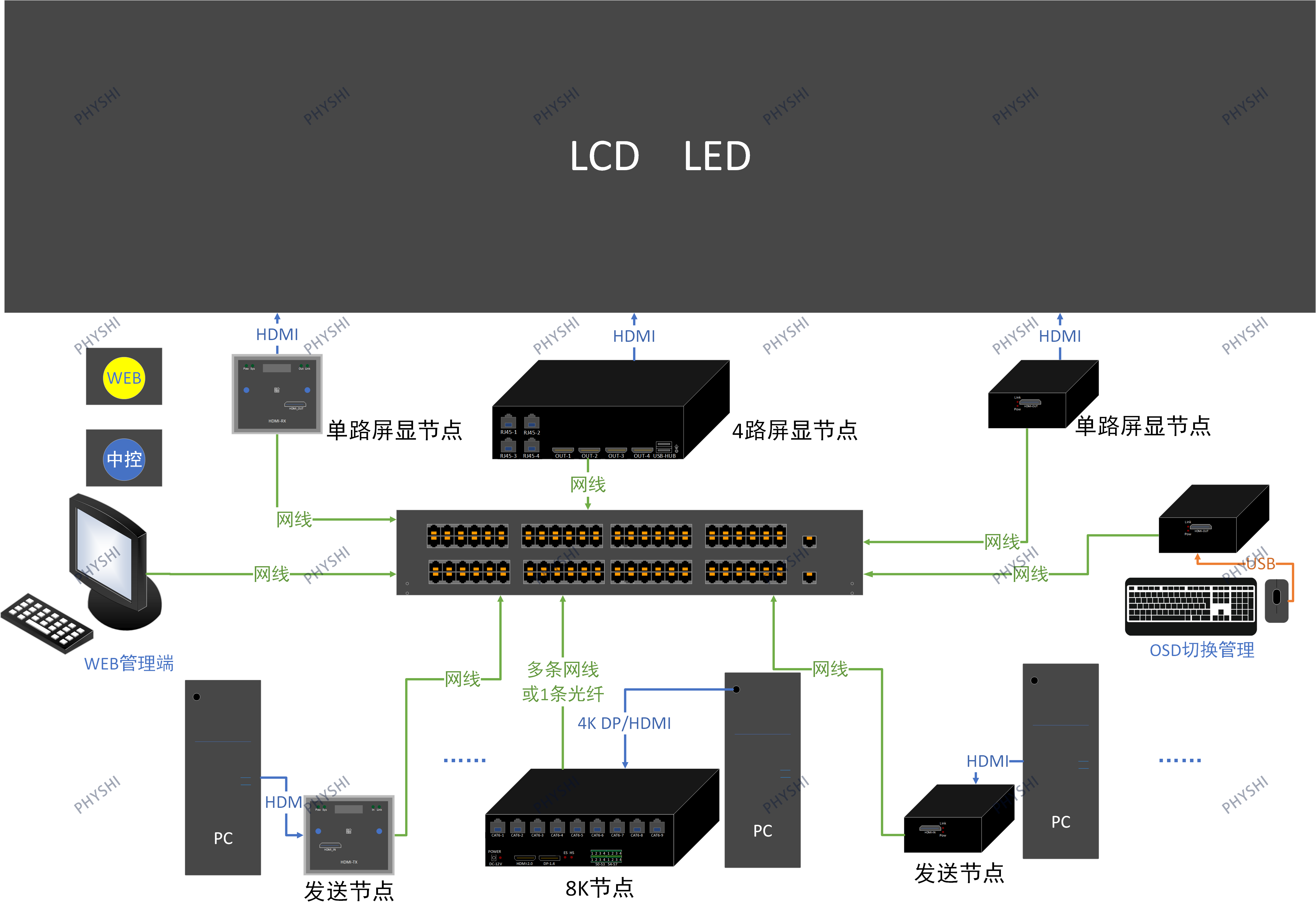

典型应用拓扑图
项目 | 描述 | ||
产品系列 | HBX8001T | HBX8001KT-8K | HBX8001R(M)/HBX8004R |
架 构 | 纯硬件架构，无操作系统 | ||
兼 容 性 | 支持LCD及LED（兼容多品牌LED发送卡）显示输出 | ||
输入接口 | 2K：1920*1080@60HZ | 8K HDMI/DP | 1或4个RJ45网口 |
输出接口 | 1个RJ45网口 | 1个万兆光口 | 1路/4路HDMI |
环 出 | 无 | 无 | 无 |
指 示 灯 | 电源灯，网络LINK灯，HDMI输入指示 | 电源灯，网络LINK灯，HDMI（DP）输入指示灯 | 电源灯 网络LINK灯*1（单路） 网络LINK灯*4（4路） HDMI输出指示 解码状态指示灯*2 |
外观结构 | 小方盒/86盒 | 大方盒 | 小方盒/86盒（单路） 大方盒（4路） |
液晶面板 | 无 | 无 | 单路无，86盒和4路有 |
音 频 | HDMI音频内嵌解嵌 | 外置音频 | 外置音频 |
显示功能 | 实现多个信号源上墙、切换、拼接、漫游、跨屏、叠加等显示功能，支持大分辨率点对点显示 | ||
控 制 | WEB操作管理，键盘快捷键切换管理，鼠标OSD可视化切换管理，RS232中控管理 | ||
重量 | 248g | 500g | 500g |
网络接口 | 10M/100M/1000Mbps自适应以太网接口 | ||
工作环境温度 | -20°C～70°C | ||
工作环境湿度 | 10%～90%（无冷凝） | ||
功耗： | 小于3W | 20W | 20W |
电源 | DC5V1A或POE供电 | DC12V2A或POE供电 | DC5V1A，DC12V2A或POE供电 |
尺 寸 长宽高 单位：mm | 小方盒：92*75*27 86盒：85*85*10 | 220*192*60 | 205*160*50 |
平均故障 | 180000小时 | ||
